Расшифровка

• «М» – монтажный провод, который можно использовать неоднократно.
• «Г» – кабель обладает гибкостью.
• «Т» – повышенная теплоизоляция, которая позволяет эксплуатировать при температуре, превышающей 100°C.
• «Ф» – фторпласт, внешний изолирующий слой. Материал является диэлектриком, а его свойства не меняются при изменении температур.

Дополнительные индексы:

• «А» – находится перед «М» и указывает на то, что жилы изготовлены из алюминия, а не меди;
• «Л» – располагается между «М» и «Г» и означает, что все провода луженые;
• «С» - также располагается между «М» и «Г». Внутри кабеля находится жила, выполненная из серебра;
• «Э» – находится после «Ф» (последующие четыре индекса ниже также находятся после этой буквы), расшифровывается как «экранирующее покрытие»;
• «ЭФ» – провод с экраном и оболочкой из фторпласта;
• «Ф» как вторая буква подряд – оболочка нанесена на жилы без экрана;
• «МС» – фторпласт дополнительно спечен;
• «С» – дополнительная оболочка из силикона.

Технические характеристики провода МГТФ

Механические

Кабель обладает повышенной гибкостью 5-6 класса в зависимости от диаметра сечения.
• Повышенный диапазон температуры эксплуатации от -60 до +220°C.
• Огнеустойчивость до температуры +520°C.
• Фторпласт устойчив к агрессивным средам и ударным нагрузкам.
• Срок службы – 20 лет.

Электрические

• Передача номинального напряжения переменного тока 250В с частотой до 5 кГц, постоянного – 350В.
• Внутреннее сопротивление зависит от диаметра сечения. Так, например при диаметре 0,14 мм2 оно равняется 135 Ом/км.
• Сопротивление изоляции при стандартной температуре и влажности составляет 100 тыс. МОм, а если последняя достигает 98%, то оно падает в тысячу раз до 100 МОм.

Применение

Благодаря широкому диапазону характеристик провод МГТФ универсален в применении. Он широко применяется в авиа- и судостроении, при прокладке проводки в многоквартирных домах, подключении бытовых и промышленных электроприборов.

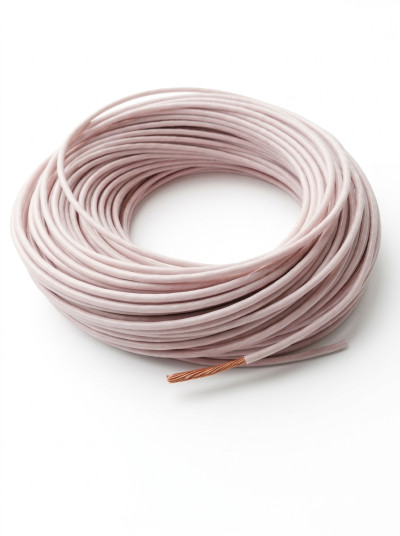

Кабель может безопасно использоваться как внутри, так и снаружи помещения. Отметим, что важно осуществлять зачистку, чтобы не размоталась изоляция. Цвет провода бело-розовый, других цветовых вариантов не предусмотрено.

Максимальный наружный диаметр провода (мм):

МГТФ 0,03 мм² - 0,56 мм
МГТФ 0,05 мм² - 0,62 мм
МГТФ 0,07 мм² - 0,75 мм
МГТФ 0,10 мм² - 0,83 мм
МГТФ 0,12 мм² - 0,87 мм
МГТФ 0,14 мм² - 0,90 мм
МГТФ 0,20 мм² - 1,04 мм
МГТФ 0,35 мм² - 1,19 мм
МГТФ 0,50 мм² - 1,5 мм
МГТФ 0,75 мм² - 1,7 мм
МГТФ 1,00 мм² - 1,9 мм
МГТФ 1,50 мм² - 2,2 мм
МГТФ 2,50 мм² - 2,6 мм

Количество и сечение жил, шт. х кв.мм	Число и диаметр проволок в жиле, шт х мм.	Масса кабеля, кг/км	Наружный диаметр не более, мм	Сопротивление проводника при 20°C, не более Ом/км
провод МГТФ 1 х 0,03	7х0,08	0,63	0,56	569,45
провод МГТФ 1 х 0,05	10х0,08	0,86	0,62	398,69
провод МГТФ 1 х 0,07	14х0,08	1,22	0,75	271,00
провод МГТФ 1х0,10	21х0,08	1,73	0,85	180,00
провод МГТФ 1 х 0,12	24х0,08	1,95	0,87	174,40
провод МГТФ 1 х 0,14	30х0,08	2,26	0,90	130,00
провод МГТФ 1 х 0,20	19х0,12	2,96	1,04	100,00
провод МГТФ 1 х 0,35	19х0,15	4,25	1,19	60,00
