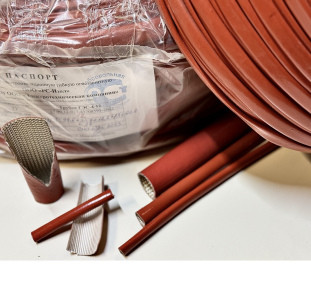

Трубка марки ГЭС – гибкая электроизоляционная огнезащитная трубка отечественной разработки, не имеющая аналогов производства в России. Представляет собой стеклошнур-чулок плотного плетения марки ШЭС с силиконовым покрытием. Изготавливается двух типов: пробивное напряжение 4 и 10 кВ. По согласованию с потребителем могут изготавливаться трубки с другим пробивным напряжением.

В наименовании буквы обозначают:

Г-гибкая;

Э-электроизоляционная;

С-силиконовый компаунд огнезащитный.

Рабочая температура при эксплуатации от -60 ºС до +250 ºС.

Предназначена для основной и дополнительной изоляции и огнезащиты проводов и кабелей в качестве гибкой и эластичной защитной оболочки.

Применяется:

– при электромонтаже токоведущих элементов электротехнических устройств, работающих при постоянном и переменном напряжении до 1000 В частотой до 500 Гц;

– в качестве электроизоляционных огнестойких рукавов для защиты проводов и кабелей при изготовлении железнодорожного подвижного состава (всех типов пассажирских вагонов локомотивной тяги, моторвагонного подвижного состава, вагонов метрополитена, электропоездов) и других типов транспорта, а также в судостроении, строительстве и других отраслях промышленности.

Производится по ТУ27.90.12-017-43708595-2022 «Трубки электроизоляционные гибкие огнезащитные марки ГЭС».

Физико-механические показатели

Наименование показателя	Нормативное значение
Наименование показателя	4 кВ	10 кВ
Класс нагревостойкости	250	250
Разрывная прочность Н, не менее: внутренний диаметр 1,0 мм 1,5 мм внутренний диаметр 2,0 мм 2,5 мм внутренний диаметр 3,0 мм 3,5 мм внутренний диаметр 4,0 мм внутренний диаметр 5,0 мм внутренний диаметр 6,0 мм внутренний диаметр 7,0 мм внутренний диаметр от 8,0 до 30 мм	98 196 392 392 490 588 588 688
Класс стойкости к воспламеняемости	0
Группа горючести по ГОСТ 12.1.044	Трудногорючий
Индекс распространения пламени, не более	20
Коэффициент дымообразования, м2/кг, не более	500
Показатель токсичности продуктов горения полимерных материалов при экспозиции 30 мин, г/м3, более	120
Индекс токсичности, %, не более	20
ПДК химических веществ в воздушной среде, мг/м3, не более	ПДК с.с. по СанПиН 1.2.3685-21 (таблицы 1.1 и 1.2)
Пробивное напряжение переменного тока частоты 50 Гц, в исходном состоянии, R; M (15‑35 ºC) 45-75 %, кВ, не менее	4,0	10,0
Пробивное напряжение переменного тока частоты 50 Гц после воздействия повышенной температуры 48 ч (250 ºС) < 20 % М (15-35 ºС) и перегибов на угол π/2 рад, кВ, не менее	4,0	10,0
Пробивное напряжение переменного тока частоты 50 Гц после воздействия пониженной температуры 2 ч (-60 ºС); М (15‑35 ºС) 45-75 % и перегибов на угол π/2 рад, кВ, не менее	4,0	11,0
Пробивное напряжение переменного тока частоты 50 Гц после воздействия жидкой агрессивной среды - воды, 24 ч (15-35 ºС); М (15-35 ºС) 45-75 %, кВ, не менее	3,5	6,0
Пробивное напряжение переменного тока частоты 50 Гц после пребывания в условиях влажности, 24 ч (23 ºС) 93 %; М (15-35 ºС) 45-75 %, кВ, не менее	3,5	6,5
Пробивное напряжение переменного тока частоты 50 Гц под воздействием продавливающей нагрузки в исходном состоянии R; М (15-35 ºС) 45-75 %, кВ, не менее	4,0	10,0
Пробивное напряжение переменного тока частоты 50 Гц под воздействием продавливающей нагрузки после воздействия повышенной температуры 48 ч (250 ºС) < 20 %; М(15-35 ºС) 45-75 %, кВ, не менее	3,0	10,0
Пробивное напряжение переменного тока частоты 50 Гц после истирания внутренней поверхности, кВ, не менее	3,5	10,5
Удельное объемное электрическое сопротивление в исходном состоянии, Ом·м, не менее	1,0·1012	1,0·1012
Стойкость к воздействию пропиточного лака КО-916 в течение 8 ч при температуре 15-35 ºС	Без изменения внешнего вида, коробление и растрескивание силиконового покрытия отсутствует
Сопротивление изоляции, МОм,не менее	105	105
