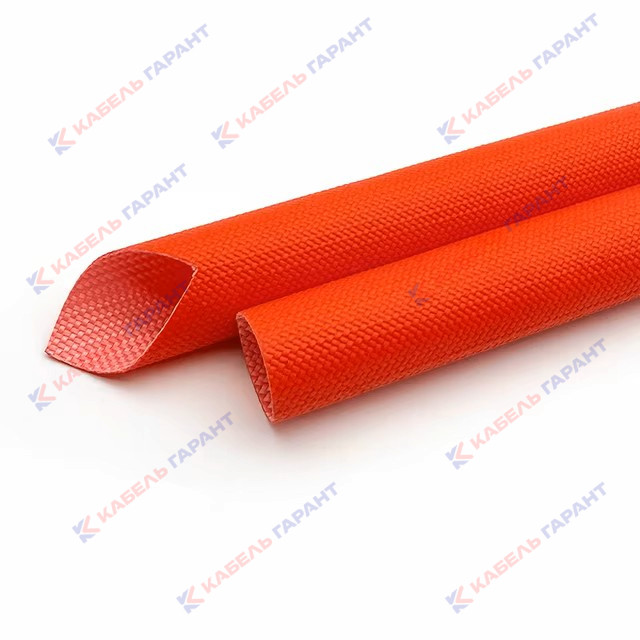

Трубка стеклоармированная 14,0 мм, силиконовое покрытие (1,5 кВ; 230 С) красная

Код товара: 10477
1 из 2
Трубка стеклоармированная 14,0 мм, силиконовое покрытие (1,5 кВ; 230 С) красная
Трубка стеклоармированная 14,0 мм, силиконовое покрытие (1,5 кВ; 230 С) красная
200 ₽/м
Цена с учетом НДС 5%
*Цены, указанные на сайте не являются публичной офертой. Для уточнения информации обращайтесь на почту kabelgarant@mail.ru

Быстрая отправка

Надежная упаковка

Лучшие цены

Лучшие условия

Широкий ассортимент

Гарантия на весь товар

Стеклоармированная электроизоляционная трубка представляет собой гибкий плетёный шнур-чулок из электротехнического не щелочного стекловолокна покрытый тонким изолирующим слоем силиконовой, или кремнийорганической, резины.

Трубка предназначена для дополнительной электрической изоляции и механической защиты проводов, кабелей, соединений и токоведущих элементов, работающих при повышенных температурах. Стекловолоконная основа сохраняет изолирующую функцию даже при повреждении или расплавлении основной полимерной изоляции провода, а силиконовое покрытие обеспечивает высокую гибкость, химическую стойкость и хорошие диэлектрические свойства.

Диапазон эксплуатационных температур составляет от −50 до +200 °C, рекомендуемое рабочее напряжение стандартного исполнения — не более 1500 В.

Основные свойства и особенности

  • Тип изделия — стеклоармированная электроизоляционная трубка, или шнур-чулок.
  • Материал основы — электротехническое нещелочное стекловолокно.
  • Наружное покрытие — силиконовая кремнийорганическая резина.
  • Диапазон эксплуатационных температур — от −50 до +200 °C.
  • Термическая прочность — отсутствие повреждений после воздействия температуры +245 ± 5 °C в течение 6 часов.
  • Горючесть — соответствует требованиям VW-1 по UL 1441.
  • Минимальное среднее значение электрической прочности при переменном напряжении — не менее 1,5 кВ.
  • Рекомендуемое эксплуатационное напряжение стандартной трубки — не более 800 В.
  • Для работы при напряжении от 2,5 до 7 кВ возможно изготовление трубки с более толстым слоем силиконовой резины.
  • Другие цвета могут изготавливаться по индивидуальному заказу.
  • Трубка обладает высокой гибкостью.
  • Материал имеет приемлемую механическую прочность.
  • Силиконовое покрытие обеспечивает высокую химическую стойкость.
  • Плетёная конструкция позволяет трубке немного растягиваться в продольном и поперечном направлениях.
  • В отдельных случаях трубку можно поперечно растянуть и надеть на объект, диаметр которого немного превышает номинальный размер.
  • Трубка не является термоусаживаемой.
  • Стандартная длина бухты — от 50 до 200 м в зависимости от диаметра.

Области применения

  • Электрическая изоляция проводов, работающих при повышенной температуре.
  • Изоляция мест соединения проводников.
  • Защита выводов электродвигателей, генераторов и трансформаторов.
  • Изоляция выводов катушек, обмоток и нагревательных элементов.
  • Дополнительная защита внутренней проводки электрического оборудования.
  • Изоляция контактов, клемм и соединительных узлов.
  • Применение в осветительном и электронагревательном оборудовании.
  • Использование в бытовых и промышленных электрических приборах.
  • Внешняя защитная оплётка для кабельных жгутов и сборок.
  • Групповая прокладка пучков проводов и кабелей.
  • Защита проводников от умеренного истирания и механических повреждений.
  • Применение в оборудовании, где требуется сочетание электрической прочности, гибкости и температурной стойкости.

Подбор размера

  • Внутренний диаметр трубки должен позволять свободно надеть её на наиболее крупный участок провода или соединения.
  • При выборе необходимо учитывать клеммы, гильзы, паяные соединения и другие локальные утолщения.
  • Благодаря плетёной структуре трубка может немного увеличиваться в диаметре при одновременном уменьшении длины.
  • Не следует чрезмерно растягивать трубку, поскольку это уменьшает плотность плетения и толщину защитного слоя.
  • Для диаметра 0,5 мм стандартный допуск составляет ±0,1 мм.
  • Для диаметров 1–2 мм стандартный допуск составляет ±0,2 мм.
  • Для диаметров 2,5–5 мм стандартный допуск составляет ±0,3 мм.
  • Для диаметров 6–10 мм стандартный допуск составляет ±0,5 мм.
  • Для диаметров 12–20 мм стандартный допуск составляет ±1 мм.
  • Для диаметров 25 и 30 мм стандартный допуск составляет ±2 мм.
  • Другие и промежуточные размеры могут быть изготовлены по индивидуальному заказу.

Толщина стенки

  • 1–2 — не менее 0,25 мм.
  • 2,5–4 — не менее 0,30 мм.
  • 4,5–6 — не менее 0,35 мм.
  • 7–8 — не менее 0,40 мм.
  • 9–18 — не менее 0,45 мм.
  • 20–30 — не менее 0,50 мм.

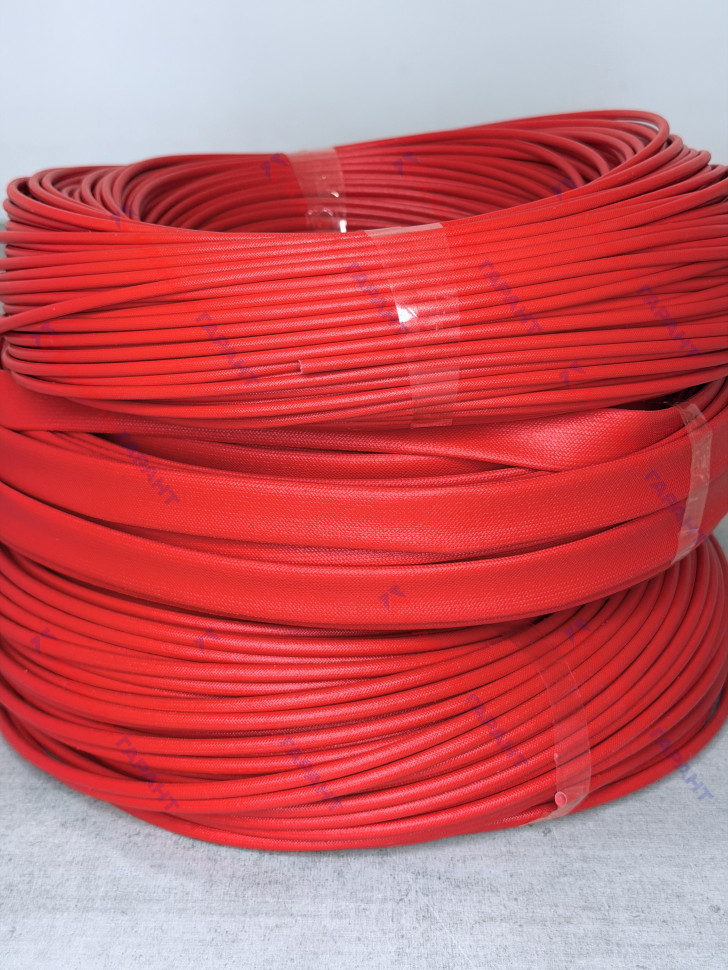

Стандартная длина бухты

  • Диаметры от 0,5 до 1,5 мм — стандартно 200 м.
  • Диаметры от 2 до 6 мм — стандартно 100 м.
  • Диаметры от 7 до 30 мм — стандартно 50 м.
  • Фактическая длина конкретного артикула указывается в его наименовании и сопроводительных документах.

Подготовка к монтажу

  1. Отключите оборудование и убедитесь в отсутствии электрического напряжения.
  2. Определите максимальный наружный диаметр защищаемого провода, соединения или жгута.
  3. Подберите трубку соответствующего размера и электрической прочности.
  4. Отмерьте необходимую длину с учётом полного перекрытия защищаемого участка.
  5. Отрежьте трубку острыми ножницами или другим подходящим инструментом.
  6. Очистите проводник от пыли, грязи, масел и острых загрязнений.
  7. Удалите заусенцы и острые кромки, способные повредить силиконовое покрытие.
  8. Проверьте трубку на отсутствие разрывов, проколов и участков отслаивания покрытия.
  9. При регулярной промышленной работе используйте перчатки и средства защиты органов дыхания.

Инструкция по монтажу

  1. Аккуратно наденьте трубку на провод, соединение или кабельный жгут.
  2. Продвигайте изделие плавно, без резких рывков и перекручивания.
  3. При прохождении через локальное утолщение допускается осторожно растянуть трубку в поперечном направлении.
  4. Не растягивайте изделие сильнее, чем необходимо для монтажа.
  5. Расположите трубку так, чтобы она полностью перекрывала изолируемый участок.
  6. Не нагревайте изделие с целью усадки — FS(H) не уменьшается в диаметре при нагреве.
  7. При необходимости защитите края от расплетания с помощью термоусаживаемой трубки, кабельной стяжки, хомута или совместимого термоплавкого клея.
  8. При выборе способа фиксации учитывайте рабочую температуру узла.
  9. После монтажа удалите с рабочего места обрезки и частицы стекловолокна.

Защита краёв от расплетания

  • После резки края плетёной трубки могут распускаться на отдельные нити.
  • Для фиксации концов допускается применение термоусаживаемой трубки.
  • При невысокой рабочей температуре можно использовать пластиковые кабельные стяжки или хомуты.
  • Края могут быть зафиксированы совместимым термоплавким клеем.
  • Применяемый фиксирующий материал должен соответствовать температуре эксплуатации оборудования.
  • Не следует использовать обычные пластиковые стяжки рядом с участками, нагревающимися выше их допустимой температуры.

Контроль качества монтажа

  • Трубка должна полностью закрывать защищаемый участок.
  • Не допускаются разрывы стекловолоконного плетения.
  • На силиконовом покрытии не должно быть глубоких порезов, проколов и значительного истирания.
  • Трубка не должна быть чрезмерно растянута.
  • Края изделия должны быть защищены от дальнейшего расплетания.
  • Трубка не должна свободно смещаться, если это не предусмотрено конструкцией.
  • В токоведущих узлах необходимо исключить наличие открытых проводящих участков.
  • После изгибания покрытие не должно растрескиваться или отслаиваться.
  • Изделие не должно соприкасаться с острыми металлическими кромками.

Рекомендации и ограничения

  • Максимальная длительная температура эксплуатации составляет +200 °C.
  • Испытание при +245 ± 5 °C в течение 6 часов подтверждает кратковременную термическую прочность, но не означает возможность постоянной работы при этой температуре.
  • Тонкое силиконовое покрытие может быть повреждено при интенсивном трении или сильном механическом воздействии.
  • Для участков с постоянным абразивным воздействием может потребоваться дополнительная внешняя защита.
  • При резке образуется небольшое количество стеклянной пыли, способной раздражать кожу и органы дыхания.
  • При частой работе рекомендуется применять перчатки, маску или респиратор.
  • Не допускается использование трубки с повреждённым или истёртым силиконовым покрытием в качестве единственной электрической изоляции.
  • Для рабочих напряжений выше 1500 В необходимо применять специально изготовленное усиленное исполнение.
  • При выборе трубки для конкретной химической среды следует отдельно проверить совместимость силиконового покрытия.
  • Трубка является дополнительной изоляцией и должна применяться с учётом конструкции оборудования и требований электробезопасности.

Хранение

  • Хранить трубку следует в чистом, сухом и закрытом помещении.
  • Температура хранения должна составлять от −20 до +50 °C.
  • Относительная влажность воздуха — не более 70%.
  • Необходимо исключить резкие перепады температуры.
  • Следует избегать воздействия прямых солнечных лучей.
  • Бухты рекомендуется хранить в упаковке поставщика или картонных коробках.
  • Не допускается сильное сдавливание, перегибание и механическое повреждение бухт.
  • Срок хранения составляет не менее двух лет с даты отгрузки при соблюдении установленных условий.

Стеклоармированная трубка с покрытием из силикона производится из стеклотканного нещелочного стекла, на который методом термической вулканизации наносится кремнийорганическая резина (силикон).

Силиконовое покрытие дает возможность применять эту трубку в широком диапазоне температур от -60 °С до +200 °С. Напряжение пробоя, 1,5 кВ.

Применяться при сборке электротехнических устройств, электроузлов бытовой техники, конструкций с электронагревательными элементами, а так же в качестве изоляции токоведущих элементов, проводников в электрооборудовании и устройствах H класса.

  • Характеристики:
  • Цвет 2: Красный
  • Пробивное напряжение, В: 1500
  • Класс нагревостойкости, °С : 200
