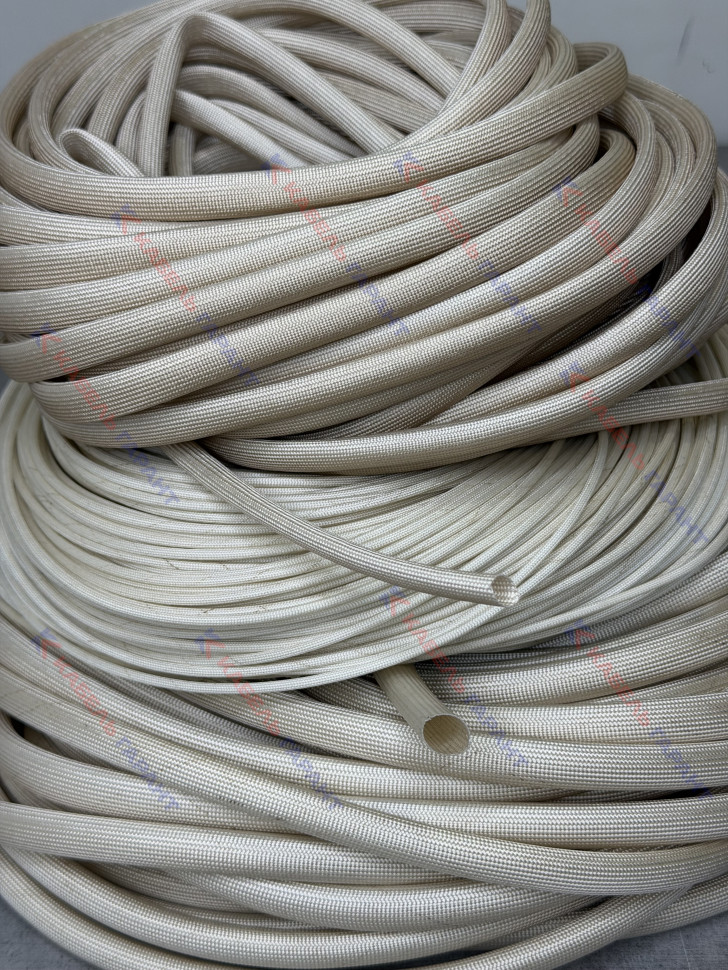

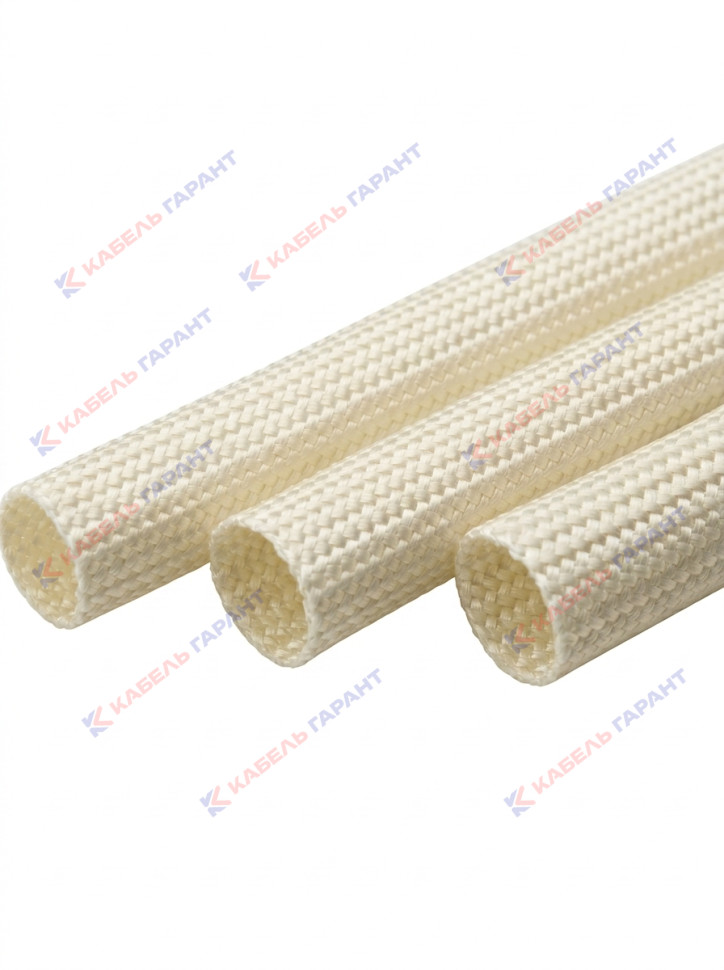

FSHT(C) ø 25,0 мм белая, высокотемпературная стеклоармированная электроизоляционная трубка (800 В; +450 °C)

Код товара: 08398
1 из 2
FSHT(C) ø 25,0 мм белая, высокотемпературная стеклоармированная электроизоляционная трубка (800 В; +450 °C)
FSHT(C) ø 25,0 мм белая, высокотемпературная стеклоармированная электроизоляционная трубка (800 В; +450 °C)
700 ₽/м
Цена с учетом НДС 5%
*Цены, указанные на сайте не являются публичной офертой. Для уточнения информации обращайтесь на почту kabelgarant@mail.ru
от 1 до 24 м 700 ₽/ м
от 25 до 49 м 670 ₽/ м
от 50 до 74 м 600 ₽/ м
от 75 м 530 ₽/ м

Быстрая отправка

Надежная упаковка

Лучшие цены

Лучшие условия

Широкий ассортимент

Гарантия на весь товар

Высокотемпературная электроизоляционная трубка FSHT(C) представляет собой гибкий плетёный шнур-чулок из электротехнического нещелочного стекловолокна. Трубка не имеет полимерного наружного покрытия и предназначена для защиты электрических соединений, находящихся в условиях экстремально высокой температуры.

Материал относится к классу нагревостойкости C и может длительно эксплуатироваться при температуре до +450 °C, а кратковременно — до +500 °C. Стекловолокно препятствует контакту оголённого проводника с соседними электрическими элементами даже при разрушении обычной полимерной изоляции.

FSHT(C) применяется при подключении промышленных ТЭНов, электропечей, паяльников, тепловых пушек, фенов, автоклавов, трансформаторов и нагревающихся осветительных приборов. Трубка также используется в литейном и электролизном производстве и для защиты проводов от истирания в подвижных соединениях.

Диапазон эксплуатационных температур составляет от −50 до +450 °C с кратковременным повышением до +500 °C.

Трубка не горит, соответствует VW-1, имеет электрическую прочность не менее 15 кВ/мм, рассчитана на рекомендуемое рабочее напряжение до 800 В и выпускается с внутренним диаметром от 0,5 до 30 мм.

Основные свойства и особенности

  • Тип изделия — стеклоармированная высокотемпературная электроизоляционная трубка, или шнур-чулок.
  • Материал — электротехническое нещелочное стекловолокно.
  • Класс нагревостойкости — C.
  • Диапазон эксплуатационных температур — от −50 до +450 °C.
  • Максимальная кратковременная температура — до +500 °C.
  • Термическая прочность — отсутствие повреждений после воздействия температуры +400 °C в течение 6 часов.
  • Электрическая прочность — не менее 15 кВ/мм.
  • Рекомендуемое эксплуатационное напряжение — не более 800 В.
  • Материал не горит и соответствует требованиям VW-1.
  • При превышении допустимой температуры материал может плавиться или обугливаться.
  • Базовый цвет — белый, допускается бежевый оттенок.
  • Размерный ряд внутренних диаметров — от 0,5 до 30 мм.
  • Стандартная длина бухты — от 50 до 200 м в зависимости от диаметра.
  • Трубка обладает высокой гибкостью.
  • Материал имеет хорошую механическую прочность.
  • Стекловолокно отличается высокой химической стойкостью.
  • Трубка выдерживает кратковременное воздействие открытого пламени.
  • Плетёная конструкция позволяет трубке немного растягиваться в продольном и поперечном направлениях.
  • В отдельных случаях трубку можно поперечно растянуть и надеть на участок, диаметр которого немного превышает её номинальный размер.
  • Трубка не является термоусаживаемой.

Области применения

  • Электрическая изоляция проводов и соединений, работающих при высоких температурах.
  • Изоляция выводов промышленных трубчатых электронагревателей.
  • Защита проводки электропечей и сушильного оборудования.
  • Изоляция соединений паяльников, утюгов, тепловых пушек и промышленных фенов.
  • Применение в автоклавах и высокотемпературном технологическом оборудовании.
  • Изоляция выводов обмоток трансформаторов.
  • Применение в электролизном производстве.
  • Применение в литейном производстве.
  • Изоляция проводки мощных прожекторов и галогеновых светильников.
  • Защита кабелей и проводов в электроинструменте.
  • Внешняя защитная оплётка кабельных жгутов, сборок и пучков проводов.
  • Групповая прокладка кабелей в сложных температурных условиях.
  • Защита изоляции проводов от истирания в подвижных соединениях.
  • Дополнительная изоляция токоведущих элементов оборудования.

Подбор размера

  • Внутренний диаметр трубки должен позволять надеть её на наиболее крупный участок провода, соединения или жгута.
  • При выборе необходимо учитывать клеммы, наконечники, гильзы и другие локальные утолщения.
  • Плетёная структура позволяет незначительно увеличить диаметр трубки при её поперечном растяжении.
  • При увеличении диаметра длина участка трубки может уменьшаться.
  • Не следует чрезмерно растягивать изделие, поскольку это уменьшает плотность плетения и защитные свойства.
  • Для диаметра 0,5 мм стандартный допуск составляет ±0,1 мм.
  • Для диаметра 1 мм стандартный допуск составляет ±0,2 мм.
  • Для диаметра 1,5 мм стандартный допуск составляет ±0,3 мм.
  • Для диаметров от 2 до 9 мм стандартный допуск составляет ±0,5 мм.
  • Для диаметров от 10 до 20 мм стандартный допуск составляет ±1 мм.
  • Для диаметров 25 и 30 мм стандартный допуск составляет ±2 мм.
  • Другие и промежуточные размеры могут изготавливаться по индивидуальному заказу.

Толщина стенки

  • FSHT(C) Ø0,5–2 — не менее 0,25 мм.
  • FSHT(C) Ø2,5–4 — не менее 0,30 мм.
  • FSHT(C) Ø4,5–6 — не менее 0,35 мм.
  • FSHT(C) Ø7–8 — не менее 0,40 мм.
  • FSHT(C) Ø9–18 — не менее 0,45 мм.
  • FSHT(C) Ø20–30 — не менее 0,50 мм.

Стандартная длина бухты

  • Диаметры от 0,5 до 1,5 мм — стандартно 200 м.
  • Диаметры от 2 до 6 мм — стандартно 100 м.
  • Диаметры от 7 до 30 мм — стандартно 50 м.
  • Для отдельных заказных и нестандартных размеров длина бухты может отличаться.
  • Фактическая длина поставки указывается в наименовании конкретного артикула и сопроводительной документации.

Подготовка к монтажу

  1. Отключите оборудование и убедитесь в отсутствии электрического напряжения.
  2. Определите максимальный наружный диаметр защищаемого провода, соединения или жгута.
  3. Подберите трубку подходящего внутреннего диаметра.
  4. Отмерьте необходимую длину с учётом полного перекрытия изолируемого участка.
  5. Отрежьте трубку острыми ножницами или другим подходящим инструментом.
  6. Очистите провод или соединение от пыли, загрязнений, масел и влаги.
  7. Удалите острые кромки и заусенцы, способные повредить стекловолоконное плетение.
  8. Проверьте трубку на отсутствие разрывов, сильных заломов и повреждённых участков.
  9. При регулярной промышленной работе используйте перчатки, защитную одежду и средства защиты органов дыхания.

Инструкция по монтажу

  1. Аккуратно наденьте трубку на провод, соединение или кабельный жгут.
  2. Продвигайте изделие плавно, без резких рывков и перекручивания.
  3. При прохождении через локальное утолщение допускается осторожно растянуть трубку в поперечном направлении.
  4. Не растягивайте плетение сильнее, чем требуется для монтажа.
  5. Расположите трубку так, чтобы она полностью перекрывала токоведущий и механически уязвимый участок.
  6. Не нагревайте трубку с целью уменьшения диаметра — FSHT(C) не является термоусаживаемым изделием.
  7. При необходимости зафиксируйте края материалами, соответствующими рабочей температуре узла.
  8. Для высокотемпературных участков применяйте термостойкие металлические хомуты, проволоку или другие подходящие элементы.
  9. После монтажа удалите с рабочего места обрезки и частицы стекловолокна.

Защита краёв от расплетания

  • После резки края плетёной трубки могут распускаться на отдельные нити.
  • На холодных участках допускается фиксация краёв термоусаживаемой трубкой, пластиковыми стяжками, хомутами или термоплавким клеем.
  • При эксплуатации при высокой температуре фиксирующие элементы должны иметь соответствующую нагревостойкость.
  • Обычные пластиковые стяжки и стандартные термоусаживаемые трубки нельзя размещать в зоне нагрева до +450 °C.
  • Для высокотемпературной зоны предпочтительно использовать металлическую проволоку, металлические хомуты или конструкционную фиксацию.
  • Фиксация не должна чрезмерно сдавливать провод и повреждать его изоляцию.

Контроль качества монтажа

  • Трубка должна полностью закрывать защищаемый участок.
  • Не допускаются разрывы стекловолоконного плетения.
  • Изделие не должно быть чрезмерно растянуто.
  • Края трубки должны быть защищены от дальнейшего расплетания.
  • Трубка не должна свободно смещаться, если это не предусмотрено конструкцией узла.
  • Изделие не должно соприкасаться с острыми металлическими кромками.
  • В токоведущем узле не должно оставаться открытых проводящих участков.
  • На трубке не допускаются обугленные или разрушенные зоны.
  • После высокотемпературного воздействия трубка не должна подвергаться изгибу или сдавливанию до охлаждения.

Особенности эксплуатации при температуре выше +400 °C

  • При длительном воздействии температуры выше +400 °C стекловолокно становится более хрупким.
  • Механическая прочность трубки при такой температуре постепенно уменьшается.
  • Не рекомендуется эксплуатация при температуре выше +450 °C в условиях постоянной вибрации.
  • Не рекомендуется эксплуатация при температуре выше +450 °C в интенсивном воздушном потоке.
  • При температурах свыше +400 °C трубка должна находиться преимущественно в статическом положении.
  • Во время высокотемпературной эксплуатации не допускаются изгибание, сдавливание и другие механические воздействия.
  • Температура до +500 °C допускается только как кратковременная пиковая.
  • При достижении +500 °C диэлектрические свойства материала могут снижаться в зависимости от влажности окружающей среды.

Рекомендации и ограничения

  • Максимальная рекомендуемая длительная температура эксплуатации составляет +450 °C.
  • Кратковременное воздействие температуры до +500 °C не означает возможность постоянной работы при этом значении.
  • Для рабочих напряжений выше 800 В пригодность трубки необходимо подтверждать отдельно.
  • Трубка не предназначена для термической усадки.
  • При резке может образовываться стеклянная пыль, раздражающая кожу, глаза и органы дыхания.
  • При частой работе рекомендуется использовать перчатки, защитные очки, маску или респиратор.
  • Не допускается использование трубки с разорванным или значительно повреждённым плетением.
  • Для участков с интенсивным истиранием может потребоваться дополнительная механическая защита.
  • При выборе для конкретной химической среды следует проверить совместимость стекловолокна и возможных связующих компонентов.
  • Трубка является дополнительным изоляционным элементом и должна применяться с учётом конструкции оборудования и требований электробезопасности.

Хранение

  • Хранить трубку следует в чистом, сухом и закрытом помещении.
  • Температура хранения должна составлять от −20 до +50 °C.
  • Относительная влажность воздуха — не более 70%.
  • Необходимо исключить резкие перепады температуры.
  • Следует избегать воздействия прямых солнечных лучей.
  • Бухты рекомендуется хранить в упаковке поставщика или картонных коробках.
  • Не допускается сильное сдавливание, перегибание и механическое повреждение бухт.
  • Срок хранения составляет не менее двух лет с даты отгрузки при соблюдении установленных условий.



Рабочая температура +450 °С
Класс нагревостойкости C
Горючесть не горит


Внутренний диаметр, мм

Толщина стенки, мм

Размер трубок

Допуски

Стандарт

Допуски

1,0—1,5

±0.20

0,2

±0,05

2,0—3,0

±0.25

0,3

±0,10

4,0—6,0

±0.30

0,4

±0,15

7,0—8,0

±0.40

0,5

±0,20

9,0—12,0

±0.50

0,6

±0,25

14,0—20,0

±1.00

0,8

±0,30

22,0—28,0

±1.00

1,0

±0,35

  • Характеристики:
  • Цвет 2: Белый
  • Пробивное напряжение, В: 800
  • Класс нагревостойкости, °С : 450
